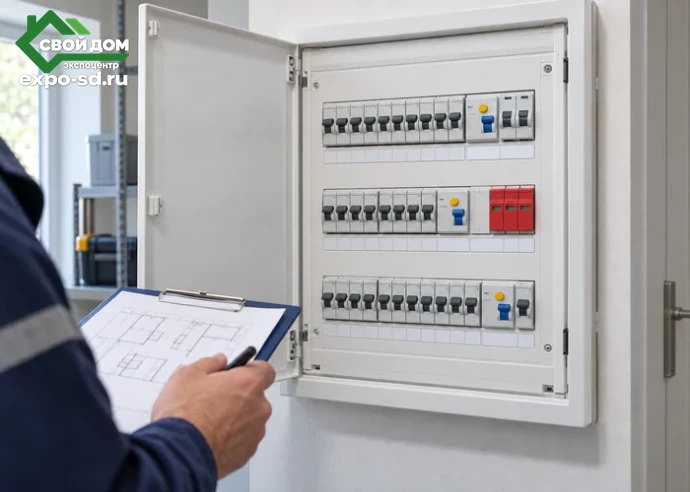

Электрощит в частном доме: как распределить линии и выбрать защитные устройства
Электрощит планируют по нагрузкам, кабельным линиям и условиям электроснабжения дома. Его задача — распределять питание и отключать поврежденные участки предусмотренным способом. Готовая схема из интернета не учитывает длину кабелей, систему заземления и характеристики подключения. Владельцу полезно подготовить список потребителей, а расчет и сборку поручить квалифицированному электрику.
С чего начать планирование
Соберите данные о выделенной мощности, количестве фаз и условиях ввода. На плане дома отметьте освещение, розеточные группы и стационарное оборудование. Запишите мощность приборов, особенности запуска двигателей и требования производителей к питанию.
Учитывайте будущие нагрузки: мастерскую, зарядку автомобиля, тепловой насос или электрический бойлер, если они действительно планируются. Запас места в щите полезен, но не увеличивает разрешенную мощность и не заменяет расчет ввода.
Как разделить линии
- Освещение. Разделение по зонам помогает избежать полной темноты при неисправности одной линии.
- Розетки. Группы формируют по помещениям и предполагаемым нагрузкам.
- Мощные приборы. Отдельное питание предусматривают там, где этого требуют расчет и документация.
- Техническое оборудование. Отдельно рассматривают котел, насосы, вентиляцию и автоматику.
- Улица и хозяйственные постройки. Учитывают длину трасс, влагу и условия прокладки.
Цель разделения — понятное управление и ограничение последствий неисправности. Не стоит объединять все оборудование дома на одну линию ради экономии. Но и отдельный автомат для каждой обычной розетки не всегда оправдан. Число групп выбирают по нагрузке и удобству эксплуатации.
Чем отличаются автомат, УЗО и дифавтомат
Автоматический выключатель защищает линию от сверхтока, включая перегрузку и короткое замыкание. Его номинал согласуют с допустимым током кабеля при фактических условиях прокладки. Увеличивать номинал из-за частых отключений без выяснения причины опасно.
УЗО реагирует на дифференциальный ток, но обычное УЗО без встроенной защиты от сверхтока не заменяет автомат. Дифавтомат сочетает эти функции. Тип устройства, чувствительность и согласование защит подбирают с учетом нагрузки, схемы сети и требований к конкретной цепи.
Электронные приборы и преобразователи могут предъявлять дополнительные требования к типу дифференциальной защиты. Поэтому выбирать все устройства только по цене и числу модулей недостаточно. Нужны совместимость и проектное решение.
Какие дополнительные устройства рассмотреть
Реле контроля напряжения может отключать нагрузку при выходе напряжения за заданные границы. Устройство защиты от импульсных перенапряжений предназначено для других воздействий. Эти устройства не заменяют друг друга, автоматические выключатели или заземление.
Необходимость и схема установки зависят от ввода, внешних линий и других мер защиты. При резервном питании учитывают переключение источников, совместимость оборудования и работу защит от генератора или инвертора. Такие решения нужно согласовывать в общей схеме.
Как сохранить удобство обслуживания
Каждую линию подписывают понятным названием: помещение, прибор и назначение. Вместо обозначения «автомат 7» лучше использовать «розетки кухни» или «насос скважины». Рядом со щитом храните актуальную схему и сведения о проверках.
Предусмотрите место для разводки проводов, доступа к клеммам и будущих согласованных изменений. Корпус выбирают по месту установки и условиям среды. Щит должен оставаться доступным, без хранения вещей перед дверцей и без вероятного попадания воды.
Что проверить при приемке
- Сопоставьте подписи с фактическими потребителями.
- Получите схему и перечень установленных устройств.
- Уточните результаты измерений и испытаний защит.
- Попросите показать штатную проверку УЗО и порядок действий после отключения.
- Убедитесь, что предусмотрен безопасный способ отключить питание.
Кнопка тестирования УЗО проверяет предусмотренную внутреннюю функцию, но не заменяет комплексные измерения электроустановки. Самостоятельно открывать щит и подтягивать клеммы под напряжением нельзя. Если устройство отключается повторно, сначала находят неисправность.
Хорошо спланированный щит позволяет понять назначение каждой линии и обслуживать дом без случайных переключений. Критерий выбора — согласованная защита кабелей и потребителей, а не максимальное число модулей или самый высокий номинал автомата.
