Защита от протечек в частном доме: где установить датчики и автоматические краны

Датчики протечки устанавливают там, где вода появится при неисправности, а автоматические краны — там, где их закрытие остановит подачу в поврежденный участок. В частном доме эти две задачи нужно решать вместе. Датчик под стиральной машиной бесполезен для автоматического ограничения аварии, если контроллер перекрывает другую ветку, а вода продолжает поступать через обходную линию.

Начните с простой схемы: источник водоснабжения, ввод в дом, оборудование водоподготовки, накопительные емкости, водонагреватель и ответвления к потребителям. На ней обозначьте возможные места утечки и участок, который сможет отключить каждый кран. Затем подбирайте комплект и количество датчиков.

Как работает система защиты от протечек

Типовая система состоит из датчиков, контроллера и кранов с электроприводом. При обнаружении воды датчик передает сигнал, контроллер выполняет заданное действие, а привод закрывает кран. Дополнительно могут включаться звуковая сигнализация и уведомления. Возможности различаются: одни комплекты перекрывают все подключенные краны, другие поддерживают отдельные зоны.

Основное аварийное действие должно быть проверено без внешнего интернета. Уведомление на телефон удобно, но оно не должно быть единственным способом обнаружения проблемы. Также заранее выясните, что система делает при разряде батарей, пропадании питания, обрыве кабеля или потере радиосвязи с датчиком.

Где разместить датчики в частном доме

Кухня и бытовая техника

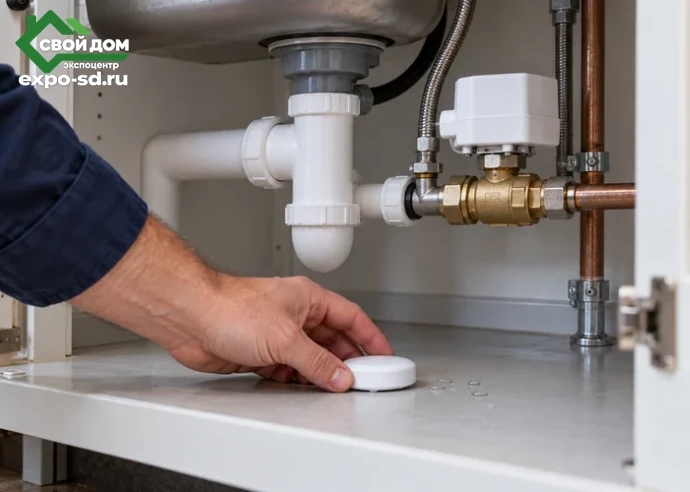

На кухне контролируют пространство под мойкой: соединения смесителя, гибкие подводки, сифон и фильтр питьевой воды. У посудомоечной машины оценивают расположение заливного и сливного шлангов. В постирочной проверяют аналогичные точки у стиральной машины. Датчик ставят на вероятном пути растекания воды, а не просто в ближайшем свободном углу.

Если техника стоит в отдельном поддоне, вода сначала соберется в нем. Датчик на полу за бортиком может сработать лишь после переполнения. Поэтому учитывают поддон, цоколь мебели, пороги и уклон основания. Не закрывайте доступ к датчику так, чтобы для проверки приходилось разбирать кухню.

Санузлы

В санузле проверяют зоны под раковиной, рядом с подводкой к бачку, у гигиенического душа и внутри сантехнического шкафа. При скрытых соединениях датчик размещают в доступной нижней части ниши, куда сможет попасть вода. Для разных изолированных ниш могут потребоваться отдельные точки контроля.

Не ставьте обычный датчик в место, которое регулярно намокает от душа или мытья пола. Постоянные ложные тревоги приводят к отключению защиты. Лучше найти точку, где штатные брызги не появляются, но аварийная вода будет обнаружена достаточно рано. Положение контактов и способ крепления выбирают по инструкции конкретной модели.

Котельная, бойлер и водоподготовка

В техническом помещении отмечают коллекторы водоснабжения, разъемные соединения, корпуса фильтров и подводки к водонагревателю. Датчик возле бойлера должен учитывать расположение поддона и сливных линий. Если вода от разных узлов уходит в разные углубления, один датчик в центре помещения не обеспечит раннее обнаружение всех утечек.

Отдельно различайте водоснабжение и замкнутый контур отопления. Закрытие вводного водопроводного крана не опорожняет радиаторы и трубы отопления. Оно также не устраняет неисправность предохранительного клапана. Для отопительного оборудования требуется отдельная оценка аварийных режимов и допустимых действий автоматики.

Сколько датчиков нужно

Количество определяют по числу отдельных зон, где может скапливаться вода. Два прибора рядом могут контролироваться одной точкой, если между ними нет препятствий и вода действительно дойдет до датчика. В большом помещении с несколькими поддонами или нишами потребуются разные точки. Площадь дома сама по себе не дает правильного ответа.

• Отметьте каждое соединение или прибор с риском утечки.
• Проверьте, куда потечет вода с учетом бортиков, цоколя и уклона пола.
• Объедините только те точки, которые относятся к одной зоне растекания.
• Предусмотрите доступ для очистки, замены батарейки и проверки связи.
• Сверьте число датчиков, длину линий и допустимое подключение с паспортом контроллера.

Проводные датчики удобны, когда кабель можно проложить во время ремонта. Беспроводные помогают добавить контроль в готовом доме, однако требуют проверки радиосвязи и состояния батарей. Оценивать связь нужно на окончательном месте установки, с закрытыми дверцами шкафов и обычным расположением оборудования.

Где устанавливать автоматические краны

Кран должен отсекать источник воды от защищаемой части системы. Для централизованного водоснабжения обычно рассматривают установку после ручного вводного запорного крана и до основных ответвлений. Точное положение относительно счетчика, фильтров и другого оборудования выбирают по проекту и инструкциям. Ручное перекрытие сохраняют доступным.

Если в дом поступают отдельные линии холодной и горячей воды, нужно контролировать обе. Если горячая вода готовится внутри дома, схема другая: закрытие подачи холодной воды ограничивает подпитку, но в бойлере остается запас воды. При повреждении емкости часть этого запаса может вытечь. Поэтому защита включает также размещение датчика, поддон и предусмотренный проектом отвод воды.

При водоснабжении из скважины важны насос, гидроаккумулятор, накопительная емкость и возможные обходные линии. Выключение насоса само по себе не гарантирует мгновенной остановки воды: в системе остается запас под давлением. Если предусмотрена команда на остановку насоса, ее согласуют с его штатной автоматикой. Нельзя произвольно менять схему питания или блокировать предусмотренные защиты.

В большом доме можно рассмотреть отдельные краны для кухни, постирочной или гостевого блока. Это позволяет ограничить отключение одной зоной, если контроллер поддерживает такую логику. Но зональная схема сложнее: каждый датчик должен быть связан с нужным краном, а ввод и общие узлы остаются отдельными участками риска.

Что система не сможет остановить одним краном

• Утечку на участке до места автоматического перекрытия.
• Вытекание воды, уже находящейся в баке, трубах или гидроаккумуляторе за закрытым краном.
• Воду из замкнутого отопительного контура, если закрывается только водопровод.
• Поступление через неучтенную обходную линию.
• Подтопление грунтовыми водами, осадками или обратным потоком канализации.

Эти ограничения нужны для выбора схемы, а не для отказа от защиты. Например, утечку сливного шланга датчик заметит, но закрытие водопроводного крана не уберет воду, которую машина уже сливает. Отдельное управление прибором возможно только при совместимой и правильно спроектированной автоматике.

Как проверить систему после установки

Монтаж кранов и электрические подключения поручают специалистам. Перед приемкой попросите показать, какие участки перекрываются и как восстановить работу после тревоги. Испытание выполняют штатным способом, без намеренного затопления помещения.

1. Проверьте каждый датчик. Используйте способ проверки из инструкции, например небольшое смачивание чувствительных контактов, если оно предусмотрено производителем.
2. Наблюдайте за кранами. Убедитесь, что закрылись именно назначенные приводы и контроллер не показывает ошибку.
3. Проверьте прекращение подачи. На защищенной ветке убедитесь, что после выхода остаточной воды новая вода не поступает.
4. Повторите проверку без интернета. Домашнее аварийное перекрытие должно соответствовать заявленному автономному режиму.
5. Проверьте резерв. Поведение при отсутствии питания испытывают по инструкции и с учетом оборудования дома.
6. Восстановите рабочее состояние. Просушите датчик, устраните причину тревоги, откройте краны штатным способом и осмотрите соединения.

Обслуживание и частые ошибки

Периодичность проверки берут из паспорта системы. Осматривайте контакты датчиков, проверяйте батарейки и доступность устройств, выполняйте предусмотренное производителем профилактическое движение кранов. После перестановки техники, ремонта мебели или изменения труб повторно оцените размещение датчиков.

Чаще всего защита теряет эффективность из-за датчика на полке выше возможной лужи, закрытого доступа для обслуживания, забытого байпаса или непроверенного крана. Еще одна ошибка — открыть воду сразу после тревоги, не выяснив причину. Для семьи полезна короткая памятка: как определить зону аварии, где ручной кран и кому звонить.

Рабочая схема начинается с понимания пути воды. Датчики должны обнаружить ее в каждой отдельной зоне, а краны — перекрыть соответствующий источник. После установки проверяйте всю цепочку целиком: обнаружение, передачу сигнала, закрытие и восстановление. Именно эта проверка показывает, какие участки дома защищены, а для каких нужны дополнительные меры.
